Plafonnier d'ambiance

CyberBob · Message par **CyberBob** » 25 juin 2007, 17:11

Comodo

alors je me permet de répondre a la place d'Alex

Alex as tu fais des soudures ?

y a de grande chance que oui

Il faut absolument decouper le plastique ?

y a aussi de grande chance que oui

et pour les voleurs fab a bien expliqué mais je rajoute quelques photos vue que vous aimez bien ça

[ image externe ]
[ image externe ]
[ image externe ]

Comodo · Message par **Comodo** » 25 juin 2007, 20:41

CyberBob et Fab, je comprend mieux ce que c'est maintenant

Je viens de voir que c'est l'objet qui est sur la photo au dessus des fils.
Je vais imprimer tout ca et il va falloir que j'aille en acheter .

J'ai recu un avis de passage chronopost aujourd'hui, ca doit etre ca

Je l'aurai donc a coup sur ce week end

Merci

CyberBob · Message par **CyberBob** » 25 juin 2007, 20:53

fait des photos Comodo on adore ça !!!!

Alex34 · Message par **Alex34** » 25 juin 2007, 21:15

Comodo

Alex as tu fais des soudures ?

Oui j'ai fait des soudures

Il faut absolument decouper le plastique ?

Oui j'ais découper comme le montre CyberBob sur la foto car autrement sa touche le porte lunette
[ image externe ]

et pour les voleurs j'en est mi un aussi sa fait plus propre

Comodo · Message par **Comodo** » 28 juin 2007, 23:05

J'ai bien recu le paquet

fab01 a écrit :Un voleur c'est un connecteur pour se repiquer sur un fil comodo...
par exemple quand on tire le faisceau d'un attache caravane aux feux arrières (véhicule non multiplexé).
C'est un espèce de connecteur comme un sandwich sur lequel tu mets ton fil neuf et le fil de la veilleuse.
Tu refermes le sandwich et tu serres avec une pince.
Dans ce connecteur, il y a une pièce mettalique en V qui va au fur et à mesures que tu pinces, couper le caoutchouc de la veilleuse et faire contact avec le fil de la veilleuse..
Si tu n'as pas compris dis moi, j'essayerai de trouver autre chose

fab, je pense que j'ai bien compris. Il ne faut donc pas denuder les fils, je me suis posé la question en voyant le bidule.
J'en ai achete 3, en esperant qu'ils soient de la bonne taille.

Maintenant je suis un peu mal

, il n'y a pas de notice de montage :|
Voici ce que j'ai recu:
[ image externe ]

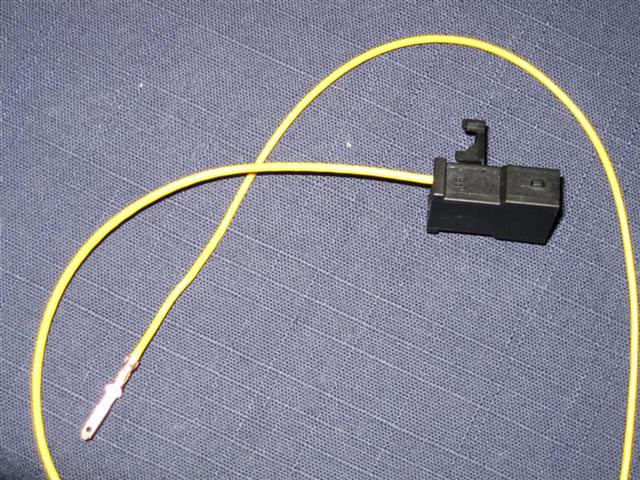

Il y a 4 fils en tout deux identiques comme celui ci
Petite patte male
[ image externe ]

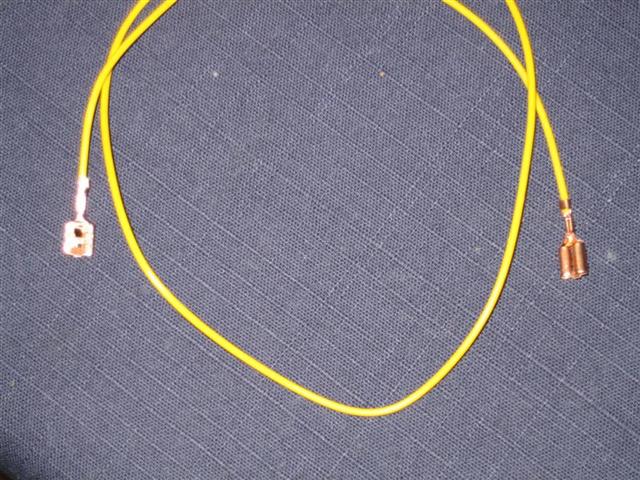

Grosse patte femelle
[ image externe ]

Grosse patte male qui peuvent s'emboiter dans celle du dessus
[ image externe ]

Les petites pattes male peuvent s'emboiter dans le gros plastique
[ image externe ]
[ image externe ]

Questions:

Faut il couper les fil avec les petites pattes ?
Je suppose que oui ?
Apres il faut en utiliser 3 pour avoir ceci dessous comme cyberbob ?
[ image externe ]

Faut il acheter un fil jaune supplementaire pour aller du plafonnier vers les commandes de phare car j'ai l'impression qu'avec les deux restant c'est trop court ?
Si oui quel modele de fil ?
On aurait donc aussi deux fils ( grosse pattes males et femelles ) et deux bitonios en plastique noire qui ne servent pas ?

Merci

Alex34 · Message par **Alex34** » 29 juin 2007, 14:18

Comodo a écrit :Questions:

Faut il couper les fil avec les petites pattes ?
Je suppose que oui ?

oui il faut les couper en deux
C'est ce que j'ai fait

Comodo a écrit :Apres il faut en utiliser 3 pour avoir ceci dessous comme cyberbob ?
[ image externe ]

oui le reste je les est mis de coté

Comodo a écrit :Faut il acheter un fil jaune supplementaire pour aller du plafonnier vers les commandes de phare car j'ai l'impression qu'avec les deux restant c'est trop court ?
Si oui quel modele de fil ?
On aurait donc aussi deux fils ( grosse pattes males et femelles ) et deux bitonios en plastique noire qui ne servent pas ?

Oui il faut en acheter un
Moi j'ai mis un fil d'hautparleur

Comodo a écrit :On aurait donc aussi deux fils ( grosse pattes males et femelles ) et deux bitonios en plastique noire qui ne servent pas ?

Oui en tous cas je ne c'est pas a quoi il serve

Comodo · Message par **Comodo** » 29 juin 2007, 22:29

Alex34

Je crois que j'ai tout compris maitenant

Il faut que je trouve ou achete

un fer a souder.

Le seul soucis maitenant ca sera de tirer le fil du plafonnier vers le montant de pare brise.

fab01 a écrit :N'oublies pas cyber bob l'astuce pour declipser le comodo des feux....
J'aurais pas trouvé

Il y a une astuce ?

Je ferai des photos

Alex34 · Message par **Alex34** » 29 juin 2007, 23:03

Comodo a écrit : Le seul soucis maitenant ca sera de tirer le fil du plafonnier vers le montant de pare brise.

fab01 a écrit :N'oublies pas cyber bob l'astuce pour declipser le comodo des feux....
J'aurais pas trouvé
Il y a une astuce ?

Je ferai des photos

Pour tirer le fil c'est trés facile
et pour le comodo je ne l'ais pas demonté j'ai juste débrancher

Antares · Message par **Antares** » 30 juin 2007, 13:54

sinon pour ceux que ca intéresserait, le retro electrochromatique avec les leds intégrées coute 170€ TTC; reste à voir si c'est du plug and play, ou s'il faut aussi tirer un cable... Certains magasiniers disent qu'il faut cabler, d'autres que c'est précablé parce qu'au final ca revient moins cher de le faire sur toutes les voitures indifféremment sur la chaine...

bref, à vérifier...

Comodo · Message par **Comodo** » 30 juin 2007, 19:31

Alex34 a écrit : Pour tirer le fil c'est trés facile
et pour le comodo je ne l'ais pas demonté j'ai juste débrancher

Ca y est c'est posé ca marche

J'ai fait des photos, j'en posterai plus tard

Antares je ne pesne pas que c'est deja cable car sinon on n'aurait pas besoin de tirer un fil je pense.

Merci

Antares · Message par **Antares** » 30 juin 2007, 21:40

Comodo a écrit :
Antares je ne pesne pas que c'est deja cable car sinon on n'aurait pas besoin de tirer un fil je pense.

je sais, mais je garde l'espoir, car ce n'est pas au meme endroit... Il faudrait vraiment démonter un retro pour voir ce qu'il y a derriere... mais bon...

Message par **ThinkDifferent** » 30 juin 2007, 23:51

Pour un rétro J/N en seconde monte on en trouve sur la bay à moins de 100€ et pour le montage c'est par ici

Comodo · Message par **Comodo** » 02 juil. 2007, 09:44

ThinkDifferent a écrit :Pour un rétro J/N en seconde monte on en trouve sur la bay à moins de 100€ et pour le montage c'est par ici

En effet tres interressant.
Par contre le topic semble buggé , il n'y a pas toutes les photos et j'arrive a avoir acces qu'a une seule page :|

Ceci dis j'ai l'impression que jsm a tirer un ( voir 4 ) cable du plafonnier vers la commande de phare ?

Merci

Antares · Message par **Antares** » 02 juil. 2007, 10:14

ThinkDifferent a écrit :Pour un rétro J/N en seconde monte on en trouve sur la bay à moins de 100€ et pour le montage c'est par ici

je n'avais pas vu/trouvé : merci pour le lien...

je le lirai à mon aise quand je serai de retour chez moi avec l'ADSL

Message par **Sector_94** » 02 juil. 2007, 17:51

Comodo a écrit :
ThinkDifferent a écrit :Pour un rétro J/N en seconde monte on en trouve sur la bay à moins de 100€ et pour le montage c'est par ici
En effet tres interressant.
Par contre le topic semble buggé , il n'y a pas toutes les photos et j'arrive a avoir acces qu'a une seule page :|

Pour moi ça marche.

http://www.touranpassion.com/forum/ftop ... asc-75.php

Comodo · Message par **Comodo** » 02 juil. 2007, 20:51

Sector_94 a écrit : Pour moi ça marche.

http://www.touranpassion.com/forum/ftop ... asc-75.php

Ok ca marche maintenant

Papa OURS · Message par **Papa OURS** » 02 juil. 2007, 21:04

Comodo a écrit :
Sector_94 a écrit : Pour moi ça marche.

http://www.touranpassion.com/forum/ftop ... asc-75.php
Ok ca marche maintenant

Mais pas la mise en ligne de tes photos en tout cas

Comodo · Message par **Comodo** » 03 juil. 2007, 22:41

J'ai pas oublié voila le détail de mon montage

Le paquet cadeau ( il y a ici aussi les balaies d'essuie glace )
[img]http://www.touranpassion.com/forum/imag ... G_3700.JPG[/img]

Commandé sur le site de Jan, le detail: le plafonnier ( avec ampoules et leds rouges ), 4 fils ( 1 fil avec 2 grosses pattes males , 1 fil avec 2 grosses pattes femelles, 2 fils avec 2 petites pattes males) et trois connecteurs en plastique noire ( seul le plus gros servira)
Dans mon montage seul les 2 fils avec les 2 petites pattes males serviront.
[img]http://www.touranpassion.com/forum/imag ... G_3701.JPG[/img]

Ce qu'il vous faudra: 1 fer a souder , de l'etain , une pince a couper, une scie et une autre pince platte ( pas en photo)
[img]http://www.touranpassion.com/forum/imag ... G_3721.JPG[/img]

Un tournevis plat, un tournevis torx
[img]http://www.touranpassion.com/forum/imag ... G_3722.JPG[/img]

Un connecteur rapide dit "voleur" ou electrotrap ( trouver au magasin de bricolage les 3 un euro) et aussi du fil electrique de diametre 0,5 ou 0,75 ( mon cas) d'environ 3 metres
[img]http://www.touranpassion.com/forum/imag ... G_3758.JPG[/img]

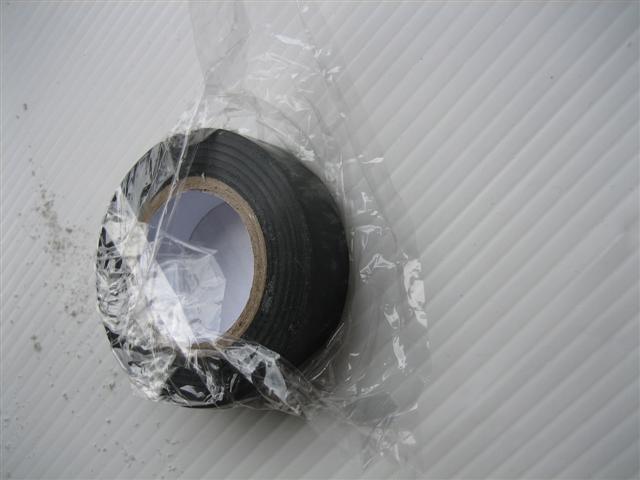

Du ruban adhesif isolant
[img]http://www.touranpassion.com/forum/imag ... G_3731.JPG[/img]

Demontage du plafonnier en place, on insert le tournevis plat delicatement comme ceci
[img]http://www.touranpassion.com/forum/imag ... G_3732.JPG[/img]

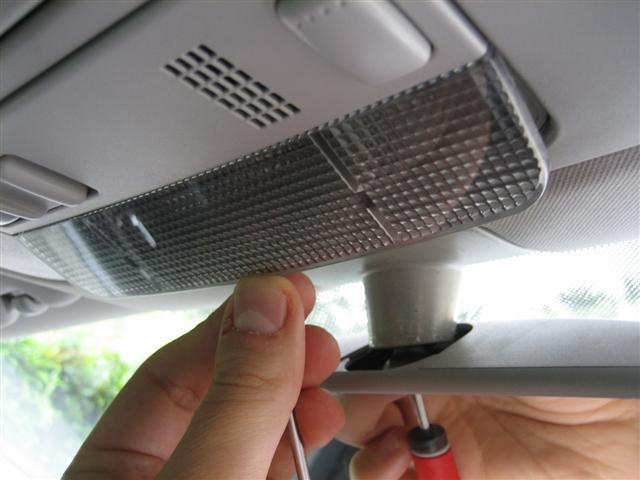

Et ca vient en pivotant:
[img]http://www.touranpassion.com/forum/imag ... G_3733.JPG[/img]

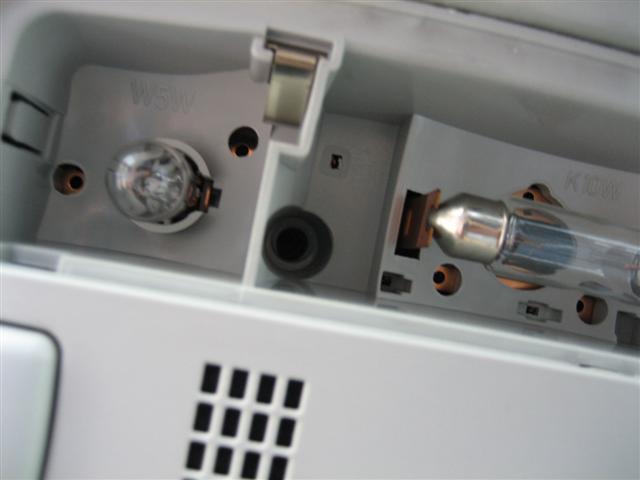

Il y a deux vis torx qui fixe le plafonnier
[img]http://www.touranpassion.com/forum/imag ... G_3734.JPG[/img]

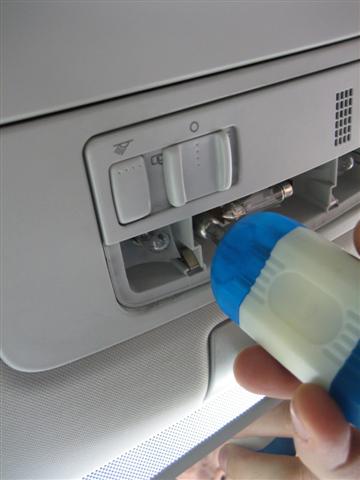

On les enleve a l'aide du bon tournevis
[img]http://www.touranpassion.com/forum/imag ... G_3736.JPG[/img] [img]http://www.touranpassion.com/forum/imag ... G_3737.JPG[/img]

On fait passer le tournevis plat sur le cote et on pivote ca vient sans trop de difficultés
[img]http://www.touranpassion.com/forum/imag ... G_3738.JPG[/img]

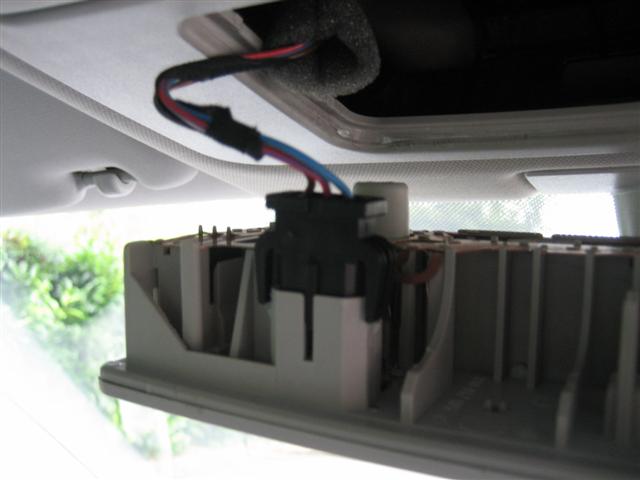

On enleve le connecteur en essayant de soulever les ergots sur les cotés
[img]http://www.touranpassion.com/forum/imag ... G_3739.JPG[/img]

Sur le plaffonier attention a ne pas perdre ce ressort qui est tres mal fixé
[img]http://www.touranpassion.com/forum/imag ... G_3741.JPG[/img]

Prenez votre nouveau plafonnier et ~~detruisez le~~ et decouper la partie qui gene pour le touran.
Dans la passat le connecteur d'origine est vertical et dans le touran il est horizontal et dde plus il y a le porte lunette qui est juste a coté.
[img]http://www.touranpassion.com/forum/imag ... G_3718.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3719.JPG[/img]

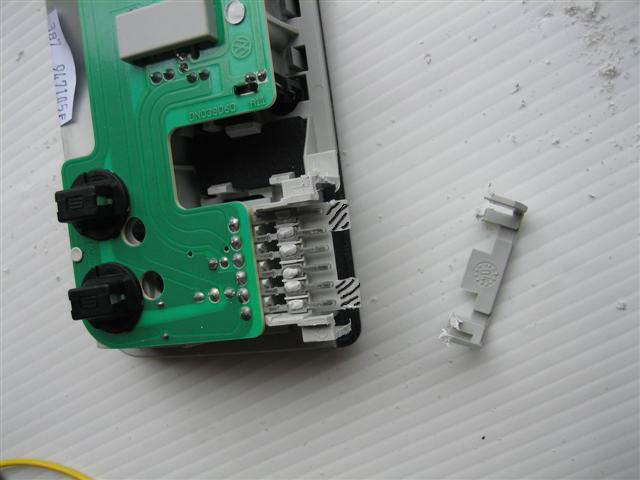

Apres coup j'ai aussi decoupé la partie rayé en noir parceque ca bloquait encore un peu.
[img]http://www.touranpassion.com/forum/imag ... G_3720.JPG[/img]

Decouper les deux petits fils identiques en deux ( 2 petites pattes males ). Vous avez donc 4 fils avec une patte male.
[img]http://www.touranpassion.com/forum/imag ... G_3715.JPG[/img]

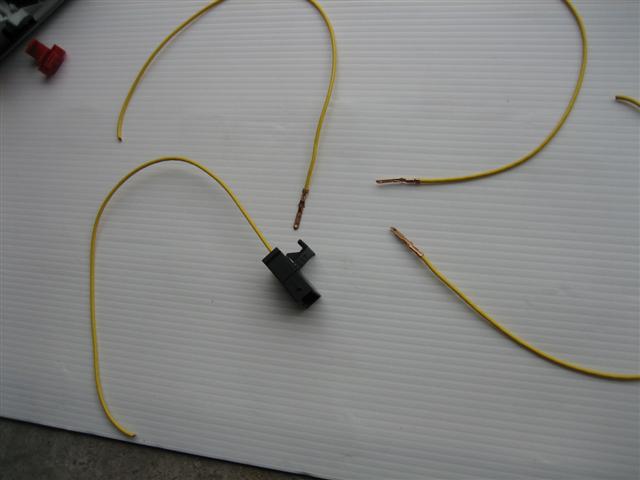

Les petites pattes pourront s'introduire par la suite dans le gros connecteur noir.
[img]http://www.touranpassion.com/forum/imag ... G_3716.JPG[/img]

On passe maintenant a la soudure sur le plafonnier:
[img]http://www.touranpassion.com/forum/imag ... G_3724.JPG[/img]

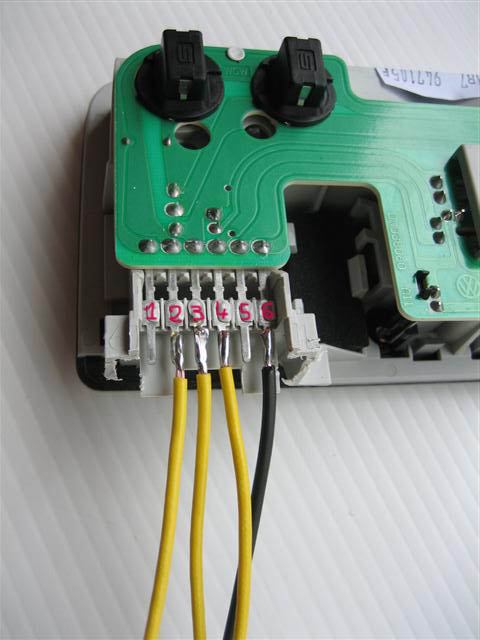

On soude les 3 fils que l'on a decoupé plus haut sur les pin n°2,3 et 4 et le fil noire de trois metres sur le pin n°6
[img]http://www.touranpassion.com/forum/imag ... G_3726.JPG[/img]

Les trois fil jaunes seront connectés au gros connecteur noire livré dans la boite via les pattes mais pas dans n'importe quel ordre.
Comment faire ? Grace au forum il faut bien reperer les numero de pin et les fil de couleur sur le connecteur femelle du plafonnier d'origine:

Ici marron/brun , rouge et bleu
[img]http://www.touranpassion.com/forum/imag ... G_3728.JPG[/img]
Donc il faut bien voir comment s'emboitent nos connecteurs male et femelle pour faire coincider les fils numerotes avec les couleurs comme ceci

pin 1: vide
pin 2: rouge
pin 3: marron/brun
pin 4: bleu
pin 5: vide
pin 6: fil vers la commande de phare ( fil gris rayé bleu )

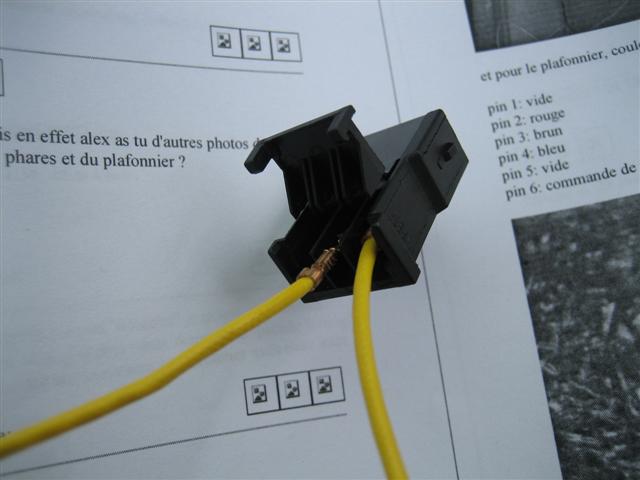

Quand on a bien compris on insert les pattes dans le connecteurs comme ceci:
[img]http://www.touranpassion.com/forum/imag ... G_3727.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3730.JPG[/img]

Maintenant c'est la plus grosse difficulté, il faut faire passer le fil noir du plafonnier vers la commande de phare
J'ai trouvé ca difficile, il faut a l'aide de la main tiré d'un cote le plafonnier assez fort comme ceci a peu pres ( mais en plus fort)
[img]http://www.touranpassion.com/forum/imag ... G_3747.JPG[/img]

et de l'autre cote trouver le petit troou sur la gauche et tenter de faire passer le fil a travers , il ma fallu beaucoup d'essais ... C'est certainement plus facile si on est deux !
[img]http://www.touranpassion.com/forum/imag ... G_3746.JPG[/img]

ensuite on fait passer le fil sur le haut du pare brise en cachant dans le plafonnier:
[img]http://www.touranpassion.com/forum/imag ... G_3751.JPG[/img]

On le fait passer comme ceci pour faire le tour du montant
[img]http://www.touranpassion.com/forum/imag ... G_3752.JPG[/img]

on le fait passer dans le joint de porte
[img]http://www.touranpassion.com/forum/imag ... G_3755.JPG[/img]

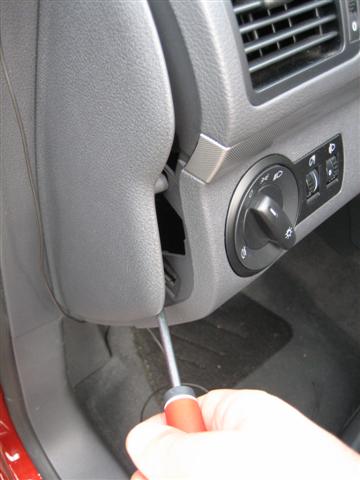

Enlever ce cache pour acceder aux fils de commandes de phares:
[img]http://www.touranpassion.com/forum/imag ... G_3753.JPG[/img] [img]http://www.touranpassion.com/forum/imag ... G_3754.JPG[/img]

Autre difficulté, faire passer le fil derriere le montant plastique !
Il faut tirer le plastique fort de la main droite et comme tout a l'heure essayer de faire passer le fil de l'autre cote. Meme quand le fil est passé ca coince quand meme pour tirer le fil, il y a de la resistance !
[img]http://www.touranpassion.com/forum/imag ... G_3756.JPG[/img]

Deconnecter le connecteur:
[img]http://www.touranpassion.com/forum/imag ... G_3760.JPG[/img] [img]http://www.touranpassion.com/forum/imag ... G_3757.JPG[/img]

On enleve un peu de ruban et on repere le fil gris rayé bleu sur lequel on va repiquer le courant a l'aide de l'electrotrap (voleur).
Il faut ouvrir l'electrotrap et essayer de sortir un peu la piece metallique pour pouvoir laisser passer les fils.
Le fil fil noir ira dans l'emplacement avec butoir et l'autre emplacement pour le fil gris bleu.
Quand on a placé les fils on ferme avec une pince
[img]http://www.touranpassion.com/forum/imag ... G_3759.JPG[/img]

On peut mettre du ruban isolant autour de tout ca :
[img]http://www.touranpassion.com/forum/imag ... G_3760.JPG[/img]

On referme tout, on branche le connecteurs du plafonnier et on clipse le plafonnier ( pas de vis ) et on a fini !

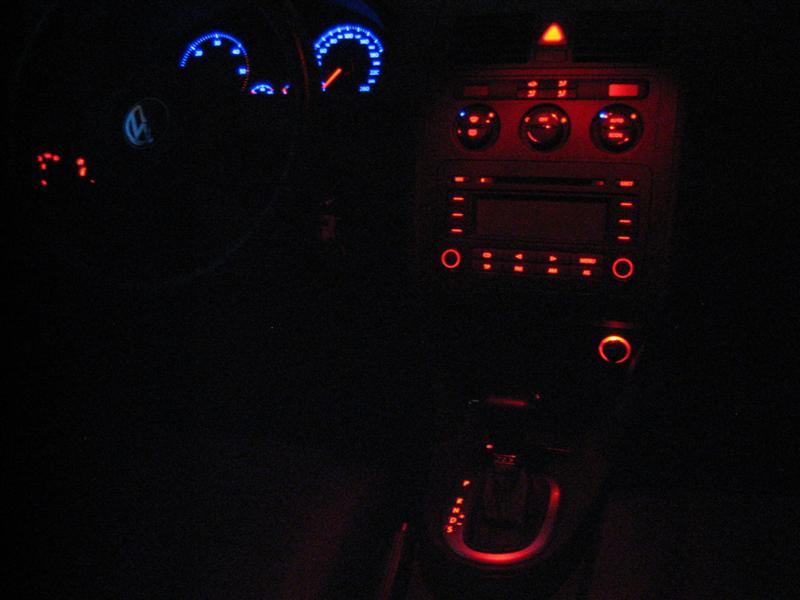

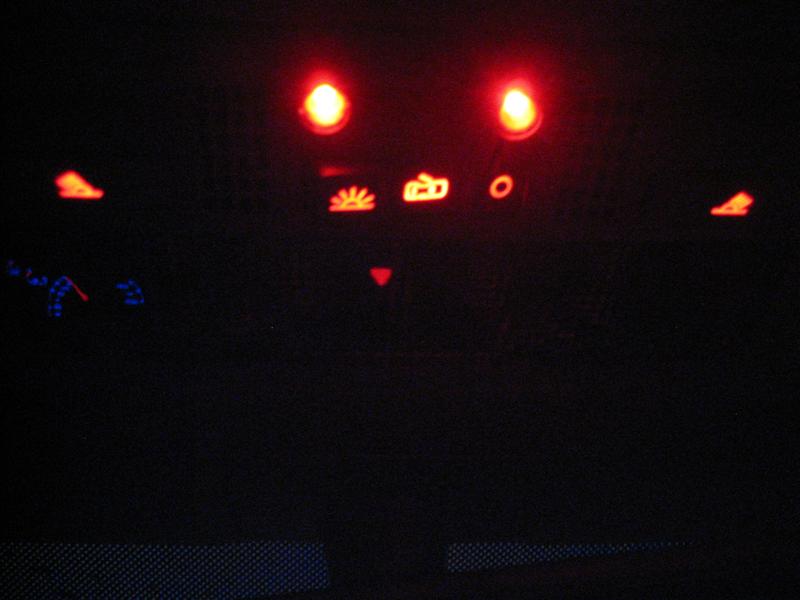

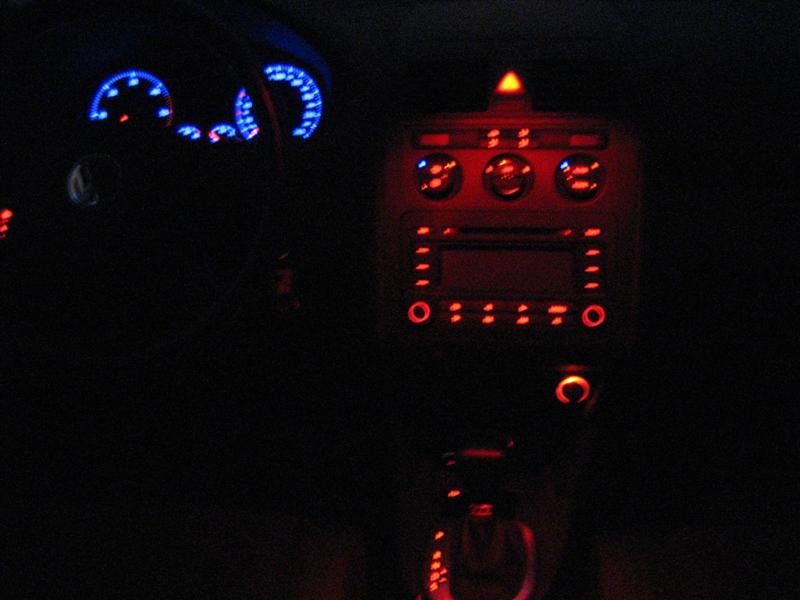

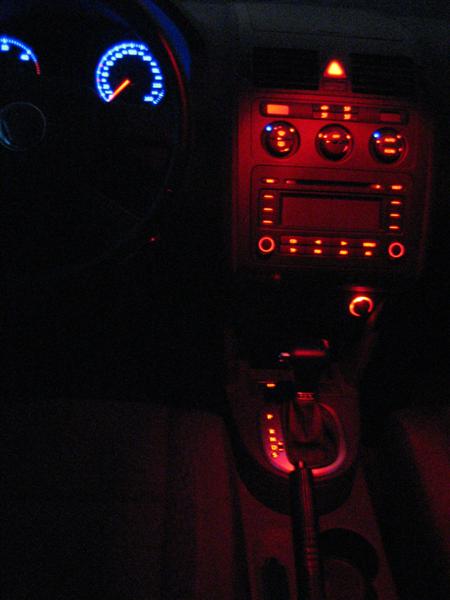

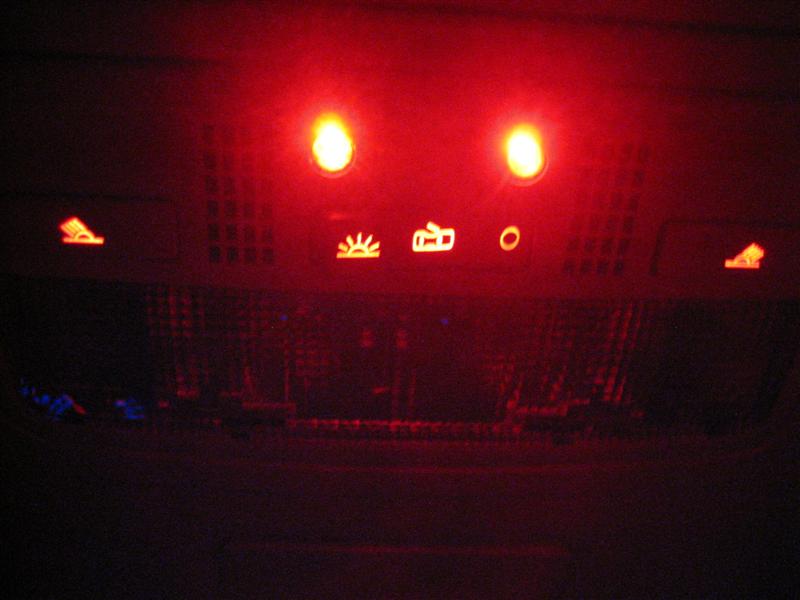

On peut tester maintenant
[img]http://www.touranpassion.com/forum/imag ... G_3761.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3771.JPG[/img]

[img]http://www.touranpassion.com/forum/imag ... G_3770.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3776.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3792.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3791.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3793.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3799.JPG[/img]
[img]http://www.touranpassion.com/forum/imag ... G_3788.JPG[/img]

La lumiere des leds c'est discret et pas genant. Ca fait une lumiere d'ambiance agreable et douce sur la console centrale.
Et maintenant la nuit onpeut voir sur quoi on appuie en haut
J'essyerai de faire de meilleur photos de nuit

PS1: Merci

a Cyberbob, Alex, Papa ours et Fab

et aussi a ce montage sur seat ibiza http://kurdtpowa.free.fr/plafonnier_w8/index.htm
PS2: Je decline toutes responsabilités si vous faites des conneries

Message par **ThinkDifferent** » 03 juil. 2007, 23:22

Bravo Comodo pour ce reportage super, complet et avec de bonnes photos biens nettes

Nickel !

Message par **Pedro 95** » 03 juil. 2007, 23:26

ThinkDifferent a écrit :Bravo Comodo pour ce reportage super, complet et avec de bonnes photos biens nettes

Nickel !

+1

merci Comodo

nettes

sauf la dernière

Message par **ThinkDifferent** » 03 juil. 2007, 23:29

Pedro 95 a écrit :
ThinkDifferent a écrit :Bravo Comodo pour ce reportage super, complet et avec de bonnes photos biens nettes

Nickel !
+1 merci Comodo

nettes sauf la dernière

oui bon je parlais surtout de la partie la plus importante, à savoir le montage, après Com' devait être ébloui par ces nouvelles leds et ne faisait plus attention

Papa OURS · Message par **Papa OURS** » 04 juil. 2007, 06:29

beaucoup, super reportage

yann77 · Message par **yann77** » 04 juil. 2007, 07:12

Impeccable le reportage , ton avis sur ces LEDs lumière pas trop forte ?
nécessité de poser un inter ou pas?
Pas génant en conduite?

Message par **fab01** » 04 juil. 2007, 08:47

Impeccable comodo....
C'était pas la peine de me remercier pour si peu de choses.

Je me laisserai bien tenter mais j'ai déjà les leds sur mon retro intérieur.
Je crains que 4 leds soient un peu "violent"
En plus avec l'allumage auto des phares, je ne sais pas si le fait de se repiquer sur le fil de veilleuse ferait marcher le biniou....
Faudra que je me repique plus sur le fil qui allume le comodo des phares car en mode auto, si la lumière est allumée, le comodo est aussi éclairé.
Je vois ça avec cyber bob

Message par **ThinkDifferent** » 04 juil. 2007, 09:39

J'ai également les leds du rétro J/N et elles éclairent déjà pas mal, je pense qu'avec une paire suppléméntaire dans le plafonnier cela risque de faire un peu beaucoup...

TouranPassion

Plafonnier d'ambiance

Qui est en ligne
