Eclairage supplémentaire dans l'habitacle

[tomcat92]

Pas besoin du grand ODB, sauf pour faire varier la luminosité.
Je pense qu'on doit pouvoir aussi faire le réglage via la "valise"...

Quant aux portes, je cherche, je cherche

[serge]

Abracadabra : http://www.mytouran.de/html/fussraumbeleuchtung.html

tomcat92 pour la super info.
J'ai réalisé un petit fichier word avec les photos et une traduction de l'allemand sur la partie "raccordement électrique".
Il ne me manque plus que la programmation via VAG-COM et la vue sur l' ODB...

[LDR]

ça m'intéresse aussi mai, mais je n'ai pas le grand ODB

Sinon pour les éclairages de portes on se repique ou pour l'av et l'ar?

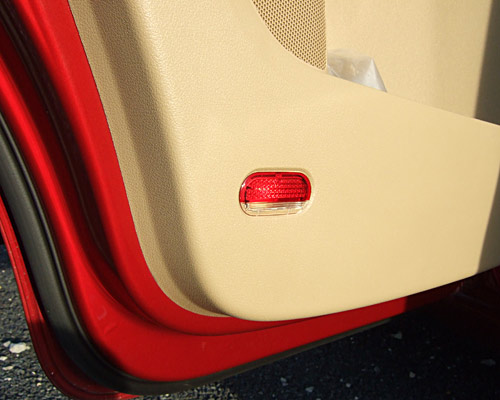

Il semblerait que l'éclairage de porte, c'est à dire celui-ci :


Soit prit sur l'éclairage intérieur du véhicule.
C'est à dire sur la broche 11 du connecteur B de la centrale J519
Ou bien sinon, sur l'éclairage de plancher c'est à dire la broche 7

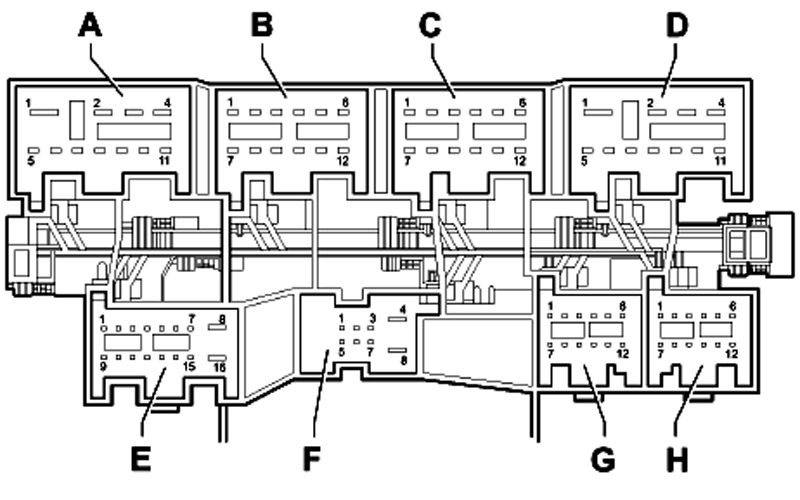

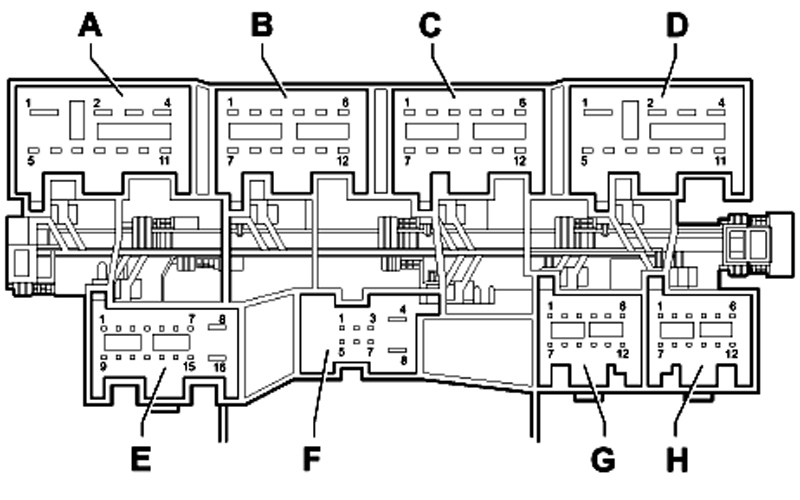

Voici, le cablage du connecteur B + la vue d'ensemble de la centrale :

Connector B (12-pin)
Pin 1: Reversing light right
Pin 2: Vacant
Pin 3: Light sensor supply
Pin 4: Fog tail light, left
Pin 5: Brake light right
Pin 6: Vacant
Pin 7: Footwell light
Pin 8: Vacant
Pin 9: Side light rear right
Pin 10: Rear right turn signal
Pin 11: Interior lighting
Pin 12: Terminal 58s

Connecteurs J519.jpg (118.7 Kio) Vu 3855 fois

Si l'info peut servir.....

Pour ma part, j'ai déjà installé l'éclairage de plancher sur le mon précédent Touran et récemment je l'ai refait le V3
Par contre, sur le V3 ils ont changé la centrale. Donc, plus du tout le même cablage, plus les mêmes connecteurs, j'ai un peu galéré.
Maintenant c'est fait et activé.
Petit plus par rapport à l'ancien (V2), à présent on peut (comme sur Golf 6 ou Tiguan) laisser une toute petite clarté lorsqu'on roule de nuit au niveau du plancher.
Je pensai que ce serai gênant, et bien pas du tout c'est vraiment chouette et chaleureux. On peut paramétrer, via l'ODB, l'intensité lumineuse voulue.
Pour ma part j'ai mis 25%, lorsqu'on ouvre une portière l'intensité lumineuse remonte à 100% C'est TOP !!

[zazounet971]

merci pour les infos je vais me pencher sur la chose en temps voulu

[jh1977]

bonjour
je suis l'heureux acquereur d'un touran v3
je souhaite installer des eclairages au plancher à l'avant et l'arrière.
cependant, je ne trouve aucun renseignement sur le branchement à la centrale (celle-ci ayant changé depuis ce nouveau touran)
si quelqun peux me dire sur quel connecteur je dois brancher mes lampes?
merci d'avance

[tomcat92]

LDR est ta seule option
Si tu lui demandes gentiment, il va p'têt faire un tuto

D'ailleurs, peux-tu nous donner les ref des centrales électrique et confort du V3 (les versions highline, of course), STP ?
J'imagine que le changement suffit pour avoir la fonctionnalité sur les V1/V2 ?

[jh1977]

la reference de mon BCM (Body Controle Module) est BCMPQ35
il ya d'autres references mais je ne sais pas laquelle prendre.
pour le branchement des eclairages de plancher, j'ai trainé sur plusieurs forums dont l'un pour golf VI, l'autre skoda octavia.
celles ci ont apparement la meme centrale que moi (3 grosses fiches A,B,C au lieu des A,B,C,D,E,F,G et H des touran 1 et 2)
ils ont reussi en branchant sur la fiche B pin 50 puis en faisant activé la fonctoin avec la valise VAG

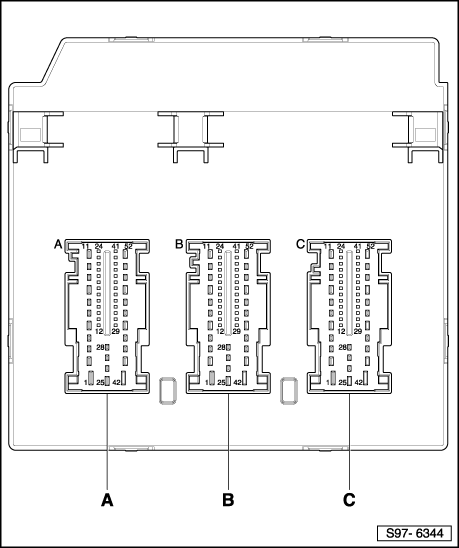

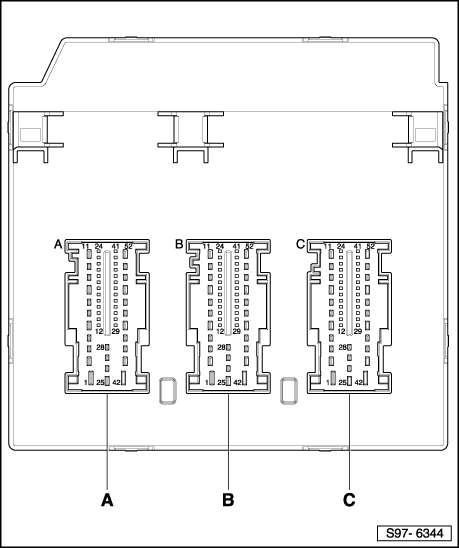

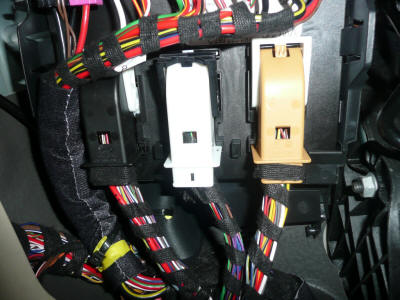

en attendant que tout ce concretise, voici des photos du nouveau BCM



comparé à l'ancien des touran v1 et v2

Connecteurs J519.jpg (118.7 Kio) Vu 3762 fois

tomcat92, je n'ai pas trop compris tes autres questions...

[tomcat92]

Nan, mais c'est pas grave, j'ai ma réponse : on ne peut pas mettre une centrale électrique de V3 sur un V1/V2.

[zazounet971]

une question pour ceux qui on fait le montage d'éclairage des pied av et ar

il me reste deux bandes leds de 30 cms de chez bluecars que je n'utilise plus et j'aimerais bien réaliser l'éclairage des pied au moins a l'avant

rapellez moi sur quoi je dois brancher et puis en fonctionnement, ça s'allume en ouvrant les portes, que ce soit l'avant ou l'arrière? pas possible que ça s'allume uniquement avec les portes avant pour l'avant, et l'arrière avec les portes arrières??

[den's]

à tous,

concernant l'éclairage des places arrières, j'ai tout bien saisi, sauf le raccordement entre les G et D.
J'en appelle donc à ceux qui l'on installé, mais que l'arrèière, car je ne pense pas en mettre à l'avant.
Donc je relie les câbles du G en passant sous le sièges puis les montant etc etc jusqu'à la centrale, mais pour le droit, ou le relier (au gauche ? et par où? )

merci de m'éclairer....

[Mc Rai]

Des experts en la matière viendront surement te renseigner mais moi je dirais par la console centrale, c'est à dire la zone sous l'accoudoir \\/// jusqu'à sous l'autoradio puis centrale électrique

[den's]

ok, je pense aussi que le mieux est de raccorder la G et D à ce niveaux et ensuite de passer le tout sous le siège G, le montant porte G et ensuite la centrale.
autre détail, quelle type de cosses faut-il pour "embrocher" dans la centrale sur le pin 7 ?

quelqu'un a t-il une tof de la vu sur l'ODB une fois activé? est ce que cela rajoute une ligne (comme pour la fermeture pluie par exemple)

pfouuu, plein de questions le gars......

[tomcat92]

Oui pour l'ODB, après valise
Pour le passage, j'ai utilisé la console centrale pour ma part, afin de relier les places arrières avec les places avant

[den's]

pour tes précisions

Je pense donc, maintenant, aussi en mettre aux pieds avant, quitte à tout réunir sous la console centrale arrière, ce serait dommage de ne pas en mettre.
Me reste à voir le type de cosse pour enficher dans la broche de la centrale.
Pour l'ODB, si j'ai bien tout compris , dès que "cocher" la bonne case au vag, je pourrais intervenir via l'ODB ?

[tomcat92]

oui, tout à fait

[den's]

voilà, j'ai vérifié au vag si j'avais bien l'option, on ne sait jamais.

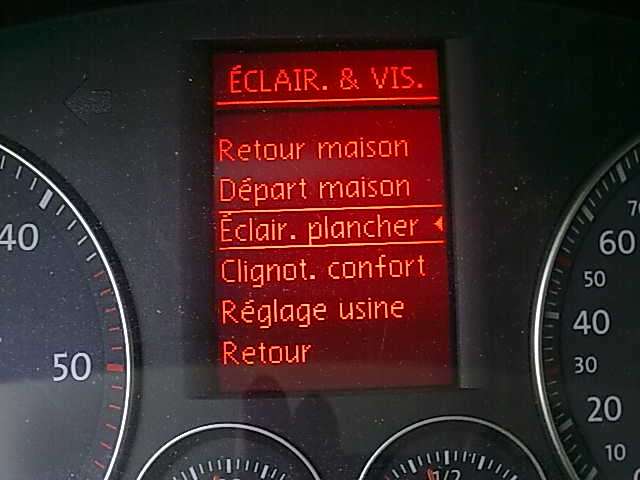

j'en ai profité pour l'activer directement, j'ai bien la ligne "éclairage plancher" qui s'est rajouter dans "éclairage et vision"
mais je l'ai laissé désactivée à l'ODB, dès que j'ai le temps, j'installe les loupiotes....

[den's]

à tous,

Ayant reçu le matos pour les éclairages aux pieds , j'aurais aimé savoir pour ceux qui ont installé des leds à la place des ampoules lesquelles vous avez installées?
car d'origine ce sont des w3w (en culot T10 me semble), mais chez bluecars, on ne trouve que des w5w.
Je pensais notament au "T10 rotation" en w5w (que j'ai déjà installé dans les rétros extérieur pour l'éclairage de proximité)

[tomcat92]

Chez moi, c'était du W5W.
Sinon, j'ai pris les LED avec 4 loupiottes juste d'un côté.

[den's]

pour tes infos
c'est surement les rotations que tu as mis, je pensais faire de même et je me demandais si elles n'étaient pas trop longue pour le logement, mais ça a l'air bon.
j'espère ne pas avoir de soucis avec le courant résiduel, car je galère en ce moment avec mes T10 du plafonnier!

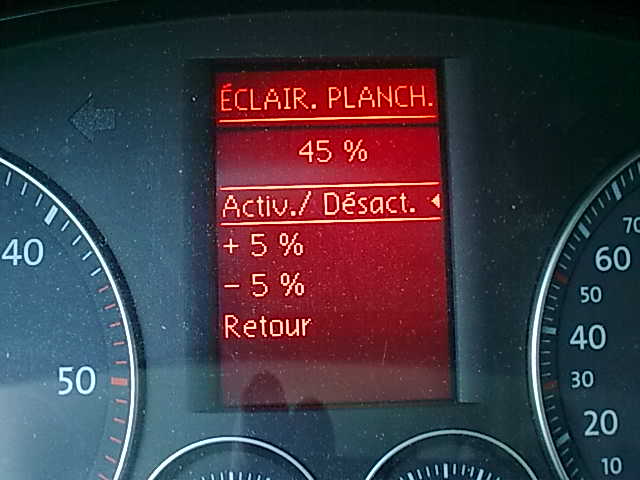

sinon pour le fun et les personnes intéressées (voir curieuses) je mets deux tofs de l'ODB pour montrer ce que cela donne une fois activé.
sur le fofo on aime les photos...n'est-ce pas..........

[zazounet971]

wow c'est cool quand c'est géré par l'odb! vivement le reste des photos

[den's]

Quand j'ai pensé à faire les photos de l'ODB, je ne sais pas pourquoi, j'ai pensé à zazounet en me disant qu'il y en a au moins un à qui cela allait plaire......
Pour le montage, je ne pense pas faire cela avant début septembre, car là, départ en vacances bientôt, et j'ai envie de prendre mon temps pour le faire.
j'ai déjà tout le matos.....

[zazounet971]

si si ça me plait mais j'ai pas l'odb, moi j'ai bidouillé et réalisé mes éclairage de pieds avec des bandes de leds et je savoure jusqu'a présent, là ce soir j'ai fais un éclairage sur mon caisson avec une bande de led qui trainait ça s'allume uniquement en ouvrant le coffre (et je peux débrancher quand je veux pour pas trop attirer les regards curieux)
petit a petit je vais gonfler ma sono, car je compte participer a certains concours qualité qui se font dans ma région, il y en a un dimanche, mais je ne participerais pas car mon projet n'est pas aboutit

[tomcat92]

Pour info, avec les LED (en tout cas celles que j'ai mis), on ne peut plus faire varier l'intensité...

[den's]

étonnant ça!
pourtant on peut aussi faire varier l'intensité sur des leds, plusieurs exemple existe
peut être que celles là non.....

[tomcat92]

Oui, peut-être... à approfondir au retour de vacances
