Allumage auto des feux, détecteur de pluie en seconde monte

[remy0408]

bonjour les amis

	Un Modérateur a écrit:
	d'éviter la pub

[yo-vw-59]

Slt .. je suis entrain de préparer pour installer le capteur de luminosité sur mon V1, et je suis à la recherche des références des caches du capteur .
Quelqu'un les aurait et pourrait me les donner afin de pouvoir les commander ?

[Sly83]

Qu appelles tu les caches. Le capteur est normalement d un bloc !

[fab01]

ton V1 a des essuie glaces comment avant toute question // ou /\ ??

[yo-vw-59]

Essuie glace en /\, j'ai le rétro electrochrome au niveau du ciel de toit, il me faut le montage à 28cm du haut de pare brise
En page 1 il y a une photo car je n'arrive pas à en mettre une , il me faudrait l'embase noir fixée au pare brise (sinon j'essayerai de récupérer celle sur le pare brise du G5), la réglette de passage des câbles et le cache qui vient refermer le capteur.
merci pour votre aide..

[Sly83]

@Fab01 : du coup qu'elle est la particularite du montage du capteur ?

@yo-vw-59 : tu montes le capteur d origine ? Je pourrais te donner les réf ce we en rentrant des vacances. Et pour la partie elec, il est déjà câble ?

[yo-vw-59]

Rien de commencé pour le moment.
Oui je mets le capteur d origine que j'ai récupéré sur la G5 que j'ai pour pièces. Le câblage je lai aussi.. Il me manque juste les caches et je peux attaquer le montage

Ajouté 8 minutes 38 secondes après :
Oui ça serait sympa pour les réf.
par avance

[Sly83]

Pour le câblage tu sais où le brancher (module, faisceau, ...)
Je regarde ça en rentrant. Je regarde pour un caddy de 2007 du coup ?

[yo-vw-59]

pour le câblage, d'après ce que j'ai pu voir pour golf 5 (je pense qu'il n'y doit pas y avoir beaucoup de changement sur le touran)... le + permanent sur la boite a fusible position 17, la masse sur le connecteur du plafonnier, et le LIN BUS sur la centrale ..
Euh pour le caddy je sais pas du tout.. Voilà exactement ce qu'il me faut (photo prises en page 1)

[fab01]

@Fab01 : du coup qu'elle est la particularite du montage du capteur ?

Du fait de la surface de balayage en /\ qui est moindre au milieu sur la partie haute, le capteur est plus bas. (lien image ci desssous)
post148751.html#p148751
post148753.html#p148753
Sur les essuie glaces en // il est plutôt intégré dans le rétro de mémoire et du coup tu n'as pas l'espèce de tuyau dans lequel se loge le fil dans la photo ci dessus...

Ceci dit je regrette les essuie glace en /\ mais bon c'est la vie

[Sly83]

Ok j avais cette idée aussi ds l esprit mais je savais pas qui il y avait des essuie glaces en /\.
Je regarde ça en rentrant

[yo-vw-59]

Je viens de trouver les références et j'ai appelé vw pour les tarifs :
Capuchon detecteur pluie supp :
1T0 955 737 : 3€50
Capuchon detecteur pluie inf :
1T0 955 738 : 3€50

Il ne me manque plus que la pastille autocollante qui vient sur le pare brise pour pouvoir coller le support du détecteur

[Miguel]

@ Fab: Toujours aussi claquant se rouge cerise

[fab01]

merci Miguel
on s'en lasse pas hein !!! je l'adore mon rouge cerise. la calandre haute est en R-Line contraireemnt à la photo lol

[Miguel]

D'accord avec toi, c'est une des photos de Guillaume

[fab01]

yep, j'ai fait 3 malheureuses photos sniff --> pas le temps
fin du HS sinon le modo y va râler

[Miguel]

[Sly83]

Salut yo-vw-59,
je te confirme les 2 références, attention il y a 2 couleurs : beige pur (7G8) et gris clair (Y20).

Pour la pastille autocollante, je n'ai rien vu sous ETKA. Dans le guide de démontage sous Elsawin, il précise que le démontage du capteur doit se faire en récupérant le coussin de couplage (pastille autocollante). Il précise que si ce dernier est abimé il faut changer le capteur.

Pour la partie électrique as-tu le petit connecteur à 3 pins (ref 1C0 973 119 B) qui se monte sur le capteur
Je t"ai mis les schémas électriques en dessous

[yo-vw-59]

Salut Sly83 ..
pour la confirmation des références.. Pour ma part couleur 7g8 .
Je vais aller commander ça en début de semaine chez vw
Pour la partie électrique oui j'ai bien la connectique a 3 fiches avec le câblage .
Quand j'ai démonté ça sur le golf 5 j'ai bien fait attention a la petite pastille en gel qui se trouve entre le capteur et le pare brise donc elle ne devrait pas poser de soucis au remontage..
Concernant la platine autocollante qui est sur le pare brise et là où on vient fixer le support, il me semble que je vais être obligé de la faire moi même avec un truc autocollant du style covering noir..
Sinon j'ai vu qu'ils faisaient aussi un kit primer sur verre réf d'après ETKA : D00920002 .
A voir si j'en aurais besoin ...

[Sly83]

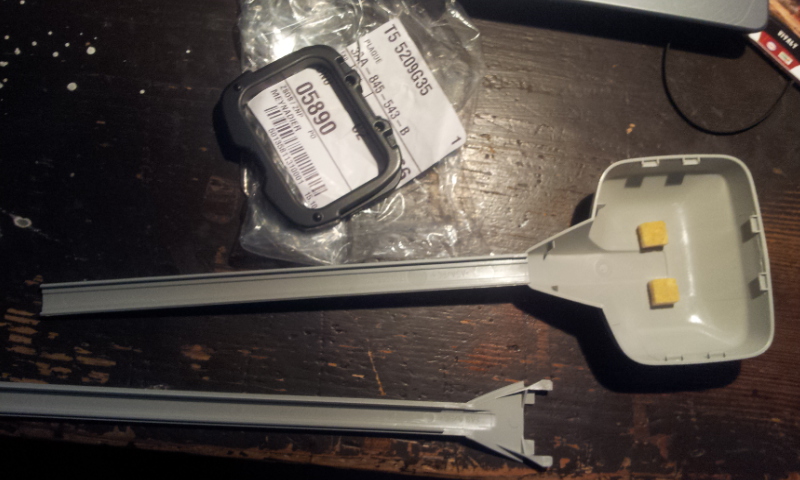

La platine autocollante est celle de la photo au-dessus ? Si oui tu as la ref sur la photo 3AA 845 543 B
