Si tu peux c'est cool, mais t'embêtes pas trop, je ne te demande pas de démonter ton phare. Je souhaiterais juste avoir l'emplacement et la couleur des fils (faisceau) du connecteur arrivant aux optiques. [img]http://www.touranpassion.com/forum/images/uploads/stratmax/stratmax_06.03.2007_1173216675_...

C'est pour cela qu'une âme charitable avec un appareil photo numérique pourraît me rendre un grand service....

Je suis de bretagne.......c'est loin!

Quelqu'un ayant des xenons pourraît-il prendre en photo l'intérieur du compartiment lentille, pour savoir comment est branché le transformateur d'allumage (ballast)? SVP Et aussi, plus facile, me donner les couleurs des câbles du faisceau arrivant au connecteur du bloc optique (du genre en haut à ga...

Et je n'ai pas encore le transfo d'allumage (commande en cours), alors je pense que le fameux connecteur (cercle bleu) se branche dessus..... [img]http://www.touranpassion.com/forum/images/uploads/stratmax/stratmax_05.03.2007_1173130178_Plans%20optique%20XENONbis.JPG[/img] C'est lui: [img]http://www...

J'ai tracé les plans à main levée (désolée) pour vous montrer ce qui me chagrine. Alors sur le plan des optique xénon, le cercle rouge représente l'alim du servo-moteur qui comporte 4 fils ici, le cercle bleu représente le connecteur issu du calculateur de site et le cercle jaune les départs vers le...

Merci, Alors je me suis penché encore plus en détail, et en fait le connecteur général du "sans xenon" à 9 broches et le "avec xenon" 11 broches. La différence vient du fait qu'il y a en plus le retour capteur de position de la lentille code xenon. Mais les aboutissants des masse...

Aurais-tu DAV86 les plans du câblage électrique à tout hazard.....j'espère que je n'abuse pas trop...mais je pense que je vais attendre d'avoir commandé les transfo avant de démonter tout.

Merci pour les deux plans, je peux faire la comparaison. J'ai vu que les ervo-moteurs sont différents. Je comprend que le réglage soit automatique, mais pourquoi le fil qui reste en suspend ne se connect-il pas sur le servo-moteur justement puisqu'il vient du connecteur se branchant à l'appareil de ...

J'ai bien reçu ton message, mais sans les plans....merci qd même.

DAV86 aurait-tu les plans globaux des feux gauche et droit STP pour avoir les références des pièces (qui peuvent différer entre les deux côtés) merci.

Alors pour couronner le tout, j'ai vérifier le connecteur de mon "sans xenon", la taille des broches est différente. Sur les xenon seules les 4 centrales sont"grosses" les autres sont petites...alors que sur les "sans xenon" elles sont toutes grosses..peut-être dû à l'a...

beaucoup,

D'ailleur il me manque le transformateur repère 7 aussi, reste à savoir comment il se branche. sinon le repère 2 (le réglage du site) on l'a déjà sur les optique non xenon (non automatique bien-sûr mais on l'a)?!

Il doit être bien planqué sous l'optique...

Je pense que c'est l'emplacement du ballast HT ici.

[img]http://www.touranpassion.com/forum/imag ... 284%29.JPG[/img]

Et c'est vrai qu'il manque l'alim du culot de la lampe.

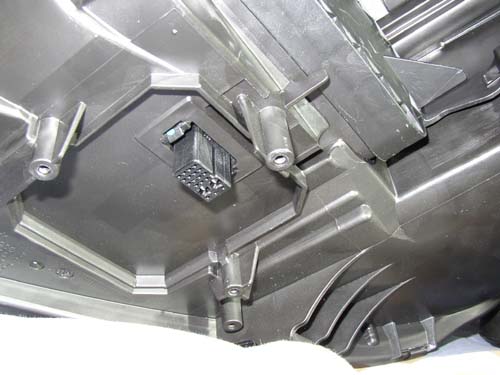

Alors j'ai exploré plus en détail, et j'ai remarqué que le câble que je tiens dans la main arrive à un connecteur situé sous l'optique (à la verticale du plein phare) avec deux autres fils ici d'ailleur. [img]http://www.touranpassion.com/forum/images/uploads/stratmax/stratmax_04.03.2007_1173030263_P...

Bonjour, Je trouve cela excellent comme montage et très performant aussi. Mais bon, j'ai choisi de changer mes bloc optiques par ceux xenon de chez WV, mes en les commandant ailleur. Je les ai, mais j'ai un problème de distinction des ballaste et surtout de l'alimentation de l'ampoules D2S, regardez...

Bonjour, Je souhaiterais qu'un possesseur de touran xenon me dise si il y à quelque chose de branché au connecteur que je tiens dans la main? Et si les ampoules D2S tenues par le support noir on quelque chose d'autre au c...? Merci de m'aider je suis bloqué, car pour moi il me manque un truc. [img]h...
